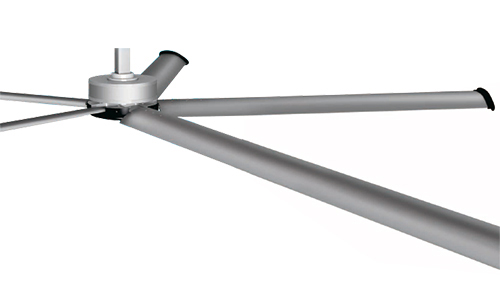

永磁式直驅大風機
超大型 / 柔和自然風 / 舒適靜音 / 安全節能

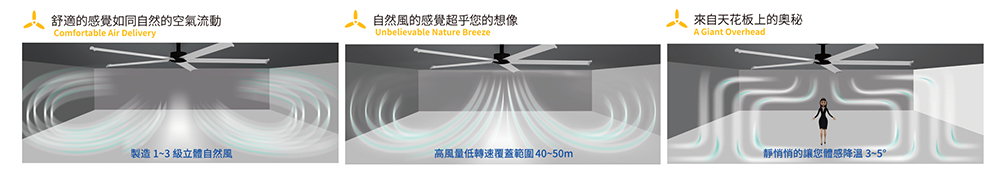

改善空間氣流
消除悶熱的完美方案

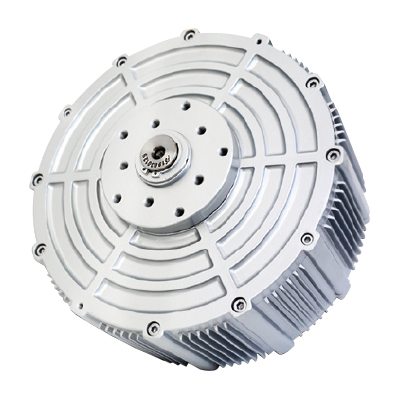

永磁無刷電機
獨特的高密度稀土永磁內轉子結構，磁石不脫落，不退磁
自體散熱，電機熱傳導效能快，溫升低
直接驅動葉片，無減速箱，免維護，無油污污染
功率密度高，體積小，重量輕
密封結構設計，防護等級 IP64 認證

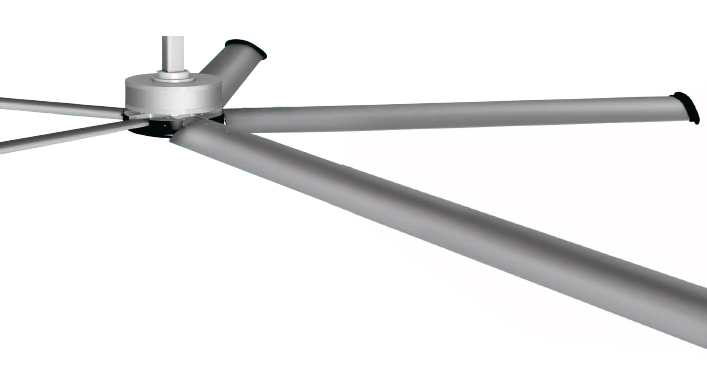

扇葉系統
安全的保障基於獨特的扇葉設計
★ 鳥翼型扇葉形狀參考螺旋槳的設計原理，風量大，噪聲低
★ 航空鋁鎂合金一體成型，獨特加強筋結構，耐腐蝕，強度高韌性好，耐疲勞，表面光亮氧化 T6 熱處理，易清潔
★ 葉柄與扇葉內腔密合插接鎖緊，葉柄採用高強鋼板，在碰撞中能夠起到很好的抗變形抗斷裂作用，特製密合插條墊片使扇葉與葉柄無縫貼合，高強度螺栓固定，再配合螺紋緊固劑使結構更牢固
永磁直驅電機變頻式減速機的差異

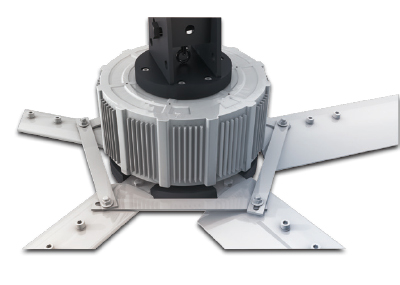

★ 直驅電機是一種特殊的永磁電機，通常也稱做為永磁同步電機或者直流無刷電機。由於帶動負載不需要轉接裝置 ( 如減速箱，皮帶輪，鏈條等 ) 而是 葉片直接連接到電機的轉動體上，合體後稱之為直驅風機。
★ 永磁直驅式電機結構設計緊湊，採用胖短型的鐵心堆疊設計，能在低轉速下提供高轉矩輸出。相對的感應電機轉速高轉矩小；所以必須透過減速機放大轉矩，轉換效率低。
★ 直驅電機在額定轉速，無論零速狀態或堵轉狀態下都會產生高轉矩。傳統感應電機是無法達到的，所以直驅電機的主要特性是轉矩，而不是功率。當三相負載平衡時，直驅電機能夠全速率提供穩定的轉矩輸出。
應用領域

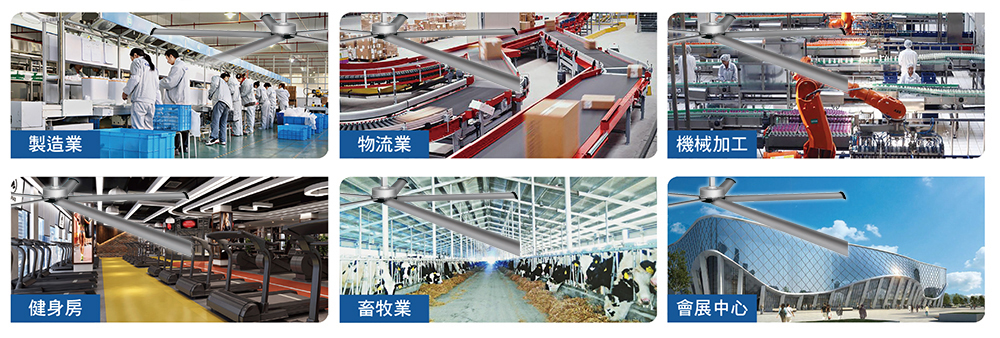

製造業、健身房、物流業、畜牧業、機械加工、會展中心
永磁直驅大風機馬達本體特性
| 額定功率 | P = 0.88 kW |
|---|---|
| 額定轉速 | N = 60 rpm |
| 額定轉矩 | Mn = 140 Nm |
| 額定電流 | In - 1.8 A |
| 額定頻率 | F = 33Hz |
| 峰值轉矩 | Mmax = 400 Nm |
| 峰值電流 | I Max = 5.1 A |
| 轉矩常數 | Kt = 77.8 Nm/A |
| 反電勢 | Ke = 306 Y |
| 防護等級 | IP65 |
永磁直驅與齒輪減速機比較表
| 比較項目 | 直徑 7.2m 永磁直驅大風機 | 直徑 7.2m 電機減速箱大風機 |
|---|---|---|
| 驅動系統 | 永磁直驅電機 | 感應電 + 機齒減速箱 |
| 額定功率 | 088 KW | 1.5 KW |
| 吊掛重量 | 86 KG | 115 KG |
| 電機體積 | 直徑 320 mm * 厚度 170 mm | 寬度 380 mm * 高度 1100 mm |
| 設備安裝高度 | 500 mm | 1300 mm |
| 電機防護等級 | IP64 ( 防水、防塵 ) | IP55 |
| 噪音 | 小於 38 db | 大於 60 db |
| 壽命 | 10 年 | 5 年 |
| 維護 | 永磁直驅電機免維護 | > 維護 |
| 型號 | HVD-H7200 | HVD-B7200 | HVD-B6700 | HVD-B6200 | HVD-S5200 | HVD-S4200 | HVD-S3600 | HVD-S3000 | HVD-S2500 |
|---|---|---|---|---|---|---|---|---|---|
| 直徑 | 7200 mm ( 24ft ) |
7200 mm ( 24ft ) |
6700 mm ( 22ft ) |
6200 mm ( 20ft ) |
5200 mm ( 17ft ) |
4200 mm ( 14ft ) |
3600 mm ( 12ft ) |
3000 mm ( 10ft ) |
2500 mm ( 8ft ) |
| 扇葉 數量 |
5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 吊掛 重量 |
115 KG | 109 KG | 105 KG | 100 KG | 78 KG | 75 KG | 72 KG | 70 KG | 65 KG |
| 功率 | 1.3 KW | 0.88 KW | 0.88 KW | 0.88 KW | 0.88 KW | 0.66 KW | 0.66 KW | 0.66 KW | 0.66 KW |
| 最大 轉速 |
58 RPM | 50 RPM | 55 RPM | 60 RPM | 70 RPM | 80 RPM | 90 RPM | 100 RPM | 120 RPM |
| 滿載 風量 |
15197 m3 / min | 14515 m3 / min | 12560 m3 / min | 10747 m3 / min | 7065 m3 / min | 5306 m3 / min | 4522 m3 / min | 3140 m3 / min | 2543 m3 / min |
| 輸入 電壓 |
三相 380 V 單相 220 V |
三相 380 V 單相 220 V |
三相 380 V 單相 220 V |
三相 380 V 單相 220 V |
單相 220 V | 單相 220 V | 單相 220 V | 單相 220 V | 單相 220 V |
| 額定 電流 |
3.1 A 4.5 A |
2.2 A 3 A |
1.8 A З А |
1.8 A З А |
2.6 A | 2.6 A | 2.6 A | 2.6 A | 2.6 A |
| 噪音 等級 |
< 39db | < 39db | < 39db | < 39db | < 39db | < 38 db | < 38 db | < 38 db | < 38 db |
| 覆蓋 範圍 |
¢ 38 - 44 m | ¢ 38 - 43 m | ¢ 35 - 40 m | ¢ 32 - 37 m | ¢ 25 - 30 m | ¢ 22 - 26 m | ¢ 20 - 24 m | ¢ 18 - 20 m | ¢ 15 - 18 m |
