DC 無刷馬達系列

尺寸 60

MODEL 型 號	額定輸出	額定轉距	額定轉速	軸心尺寸			馬達尺寸
	w	kgf-m	rpm	D	F	S	H	L	LL
HSD-035-060A	200 w	0.06	3,000	16.5	5	14	72	88.6	118.6
HSD-035-060B	400 w	0.12	3,000	16.5	5	14	72	115.6	145.6

尺寸 85

MODEL 型 號	額定輸出	額定轉距	額定轉速	軸心尺寸			馬達尺寸
	w	kgf-m	rpm	D	F	S	H	L	LL
HSD-035-085A	400 w	0.12	3,000	16.5	5	14	96	127	160.5
HSD-050-085B	750 w	0.24	3,000	18.5	5	16	96	147	180.5
HSD-050-085C	1000 w	0.31	3,000	18.5	5	16	96	167	200.5
HSD-070-085D	1500 w	0.47	3,000	18.5	5	16	96	187	220.5

尺寸 125

MODEL 型 號	額定輸出	額定轉距	額定轉速	軸心尺寸			馬達尺寸
	w	kgf-m	rpm	D	F	S	H	L	LL
HSD-050-125A	0.75 kw	0.37	2,000	21.5	5	19	136	122	178
HSD-050-125B	1.00 kw	0.50	2,000	25.5	7	22	136	142	198
HSD-070-125C	1.50 kw	0.75	2,000	27.5	7	24	136	167	223
HSD-110-125D	2.20 kw	1.10	2,000	27.5	7	24	136	202	258
HSD-110-125E	3.00 kw	1.50	2,000	32	8	28	136	242	298
HSD-170-125F	4.00 kw	2.00	2,000	32	8	28	136	292	348

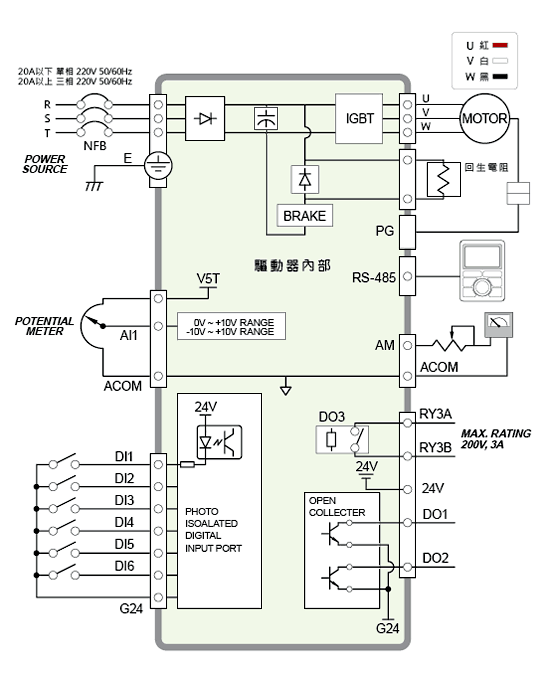

規格	說明
驅動器型式	IRIS-BL-3.5	IRIS-BL-5	IRIS-BL-7
額定輸出電流	3.5A	5A	7A
入力電源	AC180V ~ 240V 單相 / 三相 50 / 60 Hz, ± 10%
輸出電流	3 相 0 ~ 輸入電壓，正波炫
超載能力	150% 1 MIN，200% 2 Seconds
控制模式	速度控制、扭矩控制、絕對同步串級
速度控制範圍	開放迴路 ( w / o Hall Sensor and Encoder ) 1:100 關閉迴路 ( w / Economic Magnetic Encoder ) 1:200
載波頻率	2 ~ 15 KHz
模擬 IO 輸入	1 NO. 12 位元
模擬 IO 輸出	1 NO. 8 位元
數位 IO 輸入	6 NO. Sink, Programmable
數位 IO 輸出	2 NO. NPN, Programmable
可變電阻輸出	1 NO. Dry Contact
制動載波器	Built-in
通信裝置	RS485 x 2；CAN BUS in option
驅動器重量	2 ( 公斤 )

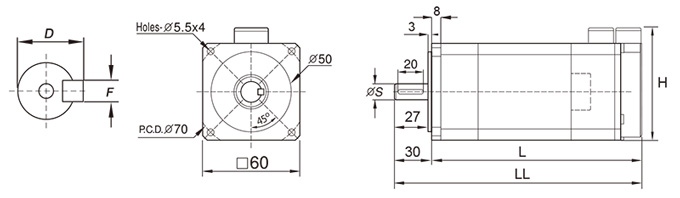

尺寸 60

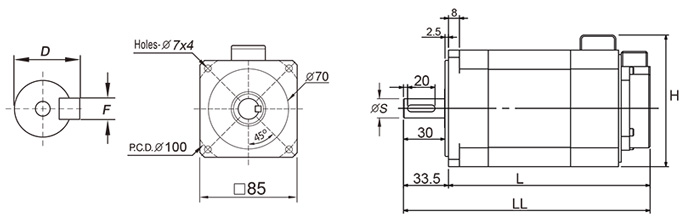

尺寸 85

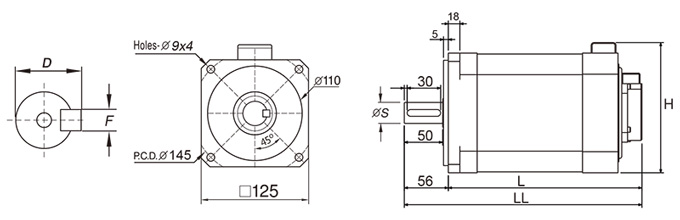

尺寸 125
